チューブ継手を紹介

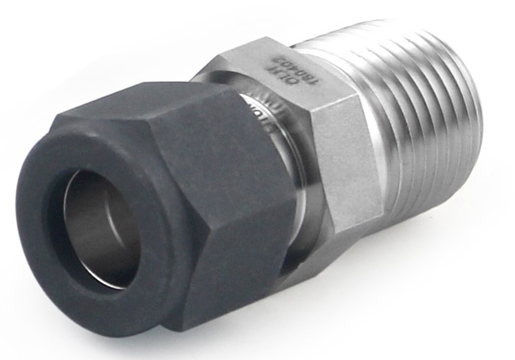

チューブ継手 / ダブルフェルールタイプ

・サイズは1/16"から2"と2 mmから50 mmの範囲で選定が可能。
・多様な材料と構成が利用可能です。
　精密機械加工されたコンポーネントは、フェルールとチューブの完全な形成を確実
にします。
・硬化したネジになめらかな表面仕上げを施すことにより、かじりを防ぎ継手の耐用
年数を延ばすのに有効です。
・メスナットのネジはボディのネジとの摩擦を軽減させるために銀メッキが施されて
います。
・エルボーの内部半径部(曲部)設計は滑らかな流路をご提供します。
・すべての継手にはサイズ、材料およびヒートコードがマーキングされています。
・継手は簡単に着脱することができます。

組立ておよび再施工時には軸方向にフェルールを配管まで確実に動作します。配管の
半径(横)方向への動きが発生しないため、配管に応力が発生することはありません。

フェルール枚数	２枚　フロントフェルール＋バックフェルール
チューブ接続サイズ	1/16～2 インチ、2～38 mm
使用最高圧力	温度やチューブサイズ・肉厚により使用最高圧力は変わります。お問い合わせください。
材質	304SS, 316SS, 316L, 321SS, Alloy20, Alloy400, Alloy600, Alloy625, Alloy C-276, Carbon Steel, Duplex 2205, Duplex 2507, Titanium, 904L SS, Aluminum, Brass, PTFE, Nylon
種類	ストレート、エルボー、ティー、クロス、クロマトグラフ／カラム、絶縁継手、キャップ、プラグ、ナット、フェルール
種類	NPTネジ、ISO管用ネジ、SAE/MSネジ、37°フレアー(AN)、ミリネジ、溶接タイプ、ポート・コネクター、サニタリーフランジ、フランジアダプター、チューブアダプター

チューブ継手 / シングルフェルールタイプ

FITOK シングルフェルールチューブ継手は、精密に設計および機械加工
された 3 つの部品 (ボディ、ナット、フェルール) で構成されています。これらは、
高品質のチューブ継手が必要な計装、プロセス、および制御システムで安全な接続を
提供するように設計されています。

FITOK は、ダブルフェルールとシングルフェルールチューブ継手の両方を提供してい
ます。ダブルフェルールチューブ継手がより人気がありますが、シングルフェルール
チューブ継手にも多くの特徴があり、業界で選択されています。

フェルール枚数	1枚フェルール
チューブ接続サイズ	1/16～2 インチ、2～38 mm
使用最高圧力	温度やチューブサイズ・肉厚により使用最高圧力は変わります。お問い合わせください。
材質	304SS, 316SS, 316L, 321SS, Alloy20, Alloy400, Alloy600, Alloy625, Alloy C-276, Carbon Steel, Duplex 2205, Duplex 2507, Titanium, 904L SS, Aluminum, Brass, PTFE, Nylon
形状	ストレート、エルボー、ティー、クロス、クロマトグラフ／カラム、絶縁継手、キャップ、プラグ、ナット、フェルール
種類	NPTネジ、ISO管用ネジ、SAE/MSネジ、37°フレアー(AN)、ミリネジ、溶接タイプ、ポート・コネクター、サニタリーフランジ、フランジアダプター、チューブアダプター
