中圧／高圧 継手　2枚フェルール タイプ ＆ コーン アンド スレッド タイプ

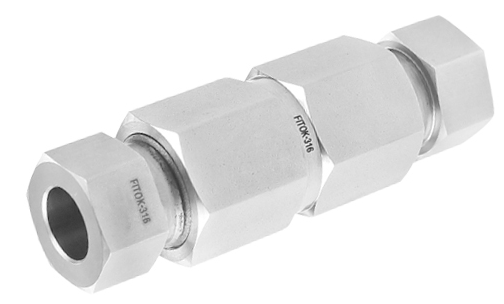

特徴　　　　
・最高使用圧力は137Mpaに対応。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
・T15およびT20Dシリーズのチューブに簡単かつ迅速に接続可能。
・サイズは高張力316ステンレススチール材で1/8", 1/4", 3/8", 1/2", 9/16", 3/4", 1"を用意しています。
・ナットのネジ部には二硫化モリブデンベースの潤滑剤が塗布され、摩擦を最小限に抑えています。
・長いチューブサポートエリアにより耐振動性とライン負荷に対する耐性を向上させました。
・全ての継手にサイズ、材質、ヒートナンバーがマーキングされています。
・70MPa 水素システムアプリケーション用にEC-79 認証品を用意しています。



チューブ接続 サイズ	1/8 〜 1/2インチ,　 9/16・3/4・１インチ
使用最高圧力	ネジサイズおよび継手形状により異なります。　詳細はカタログをご参照ください。
材質	316ステンレス鋼
形状	ストレート、エルボー、ティー、クロス、
種類	NPTネジ、SAE/MSネジ、ポート・コネクター、チューブ アダプター,プラグ、キャップ、フェルール、ナット

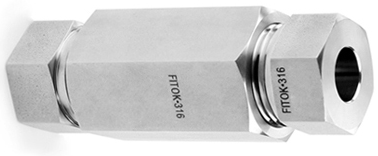

特徴
・最高使用圧力：137Mpa
・使用温度範囲：-252℃ 〜 ＋649℃
・20M シリーズ継手用にT20Mシリーズチューブを用意、チューブサイズは1/4"、3/8"、9/16"、3/4"、1 "があります。
・高張力316ステンレス鋼材を使用
・全ての継手にサイズ、材質、ヒートナンバーを表示



チューブ接続 サイズ	1/4・3/8・9/16・3/4・１インチ
最高使用圧力	137 Mpa
材質	316ステンレス鋼
形状	ストレート、エルボー、ティー、クロス、
種類	プラグ、キャップ、フェルール、ナット, グランド、カラー　　　　　　　　　　　　　 アンチ・ビブレーション・グランド

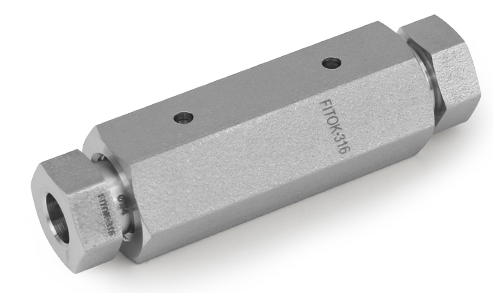

・最高使用圧力：413 Mpa
・使用温度範囲：-252℃ ? +649℃
・60 シリーズ継手用にT60 シリーズチューブを用意、チューブサイズは1/4"、3/8"、9/16" があります。
・コーン アンド スレッド接続。
・材質は高張力の316ステンレス鋼を使用。
・全ての継手にサイズ、材質、ヒートナンバーを表示。



チューブ接続 サイズ	1/4・3/8・9/16インチ
最高使用圧力	413 Mpa
材質	316ステンレス鋼
形状	ストレート、エルボー、ティー、クロス、
種類	プラグ、キャップ、フェルール、ナット, グランド、カラー　　 アンチ・ビブレーション・グランド
